亿维X系列PLC在米饼机中的应用【亿维品牌】

1.行业介绍

     米饼机主要应用在食品行业中，通过投料模具液压的方式，实现食用米饼的自动化生产，同时还实现自动放盘的功能，操作人员只需要人工放料即可。

2.机械结构

     米饼机的机械（设备）结构主要由六个机械模块功能部分组成，分别是料斗模块、送料模块、上油缸模块、下油缸模块、拉饼模块、放盘模块；这六个模块的控制功能相互配合，逐步完成米饼的制作。

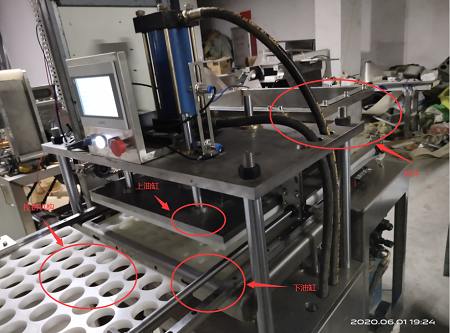

整体结构解析图

3.产品配置

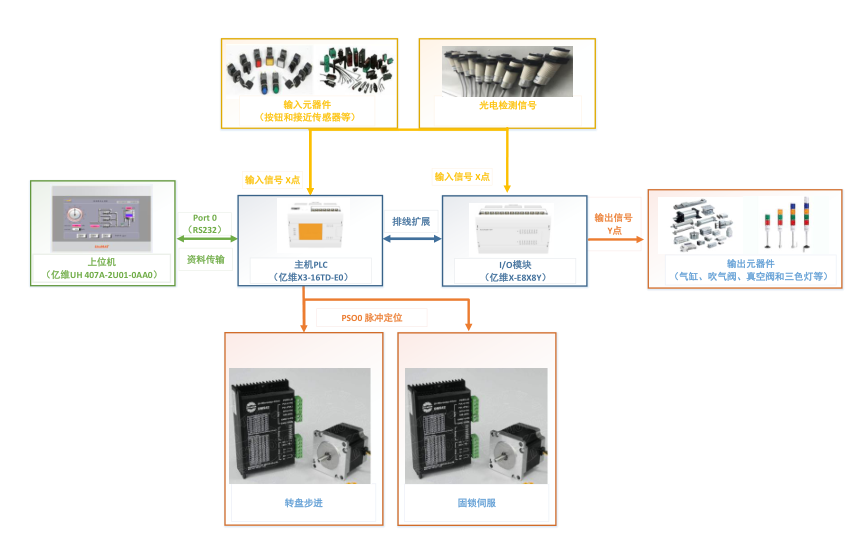

     米饼机的控制单元选用亿维X3-16TD-E0（主机）、X-E8X8Y（I/O）模块，同时操作单元选用亿维HMI UH 407-4AU01-0AA0；控制单元选用通用86步进驱动器和电机；执行单元选用气缸、吹气阀和继电器等；检测单元选用光电传感器和光纤传感器等。


产品配置图

4.电气控制

     米饼机的电气控制主要分为主电路和控制电路两部分；主电路采用AC220V供电，主电路主要给主轴电机、开关电源等部件供电；控制电路采用DC24V供电，主要给HMI操作界面、步进驱动器、传感器和三色灯等控制信号供电；控制电路还采用固态继电器、普通继电器等电气部件进行控制电路中间转换控制。

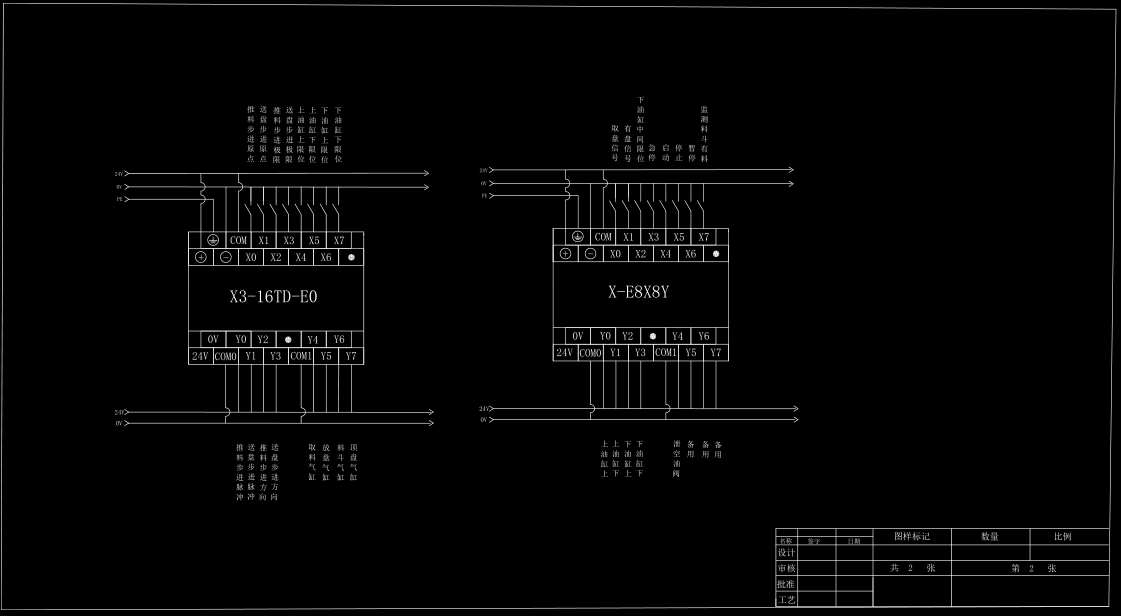

电路原理图（PLC）

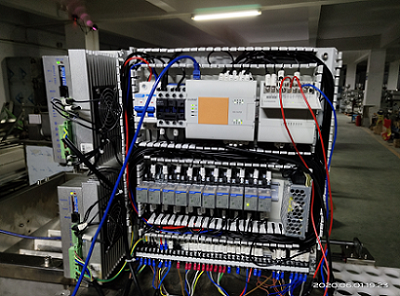

电控柜配线图

5.控制及工艺流程

     根据生产需要和工艺要求，米饼机的主要工艺为：漏斗的料下到送料盘上，送料盘把料送到模具上，料送到模具上后，上油缸下降到下限位、下油缸上升到饼厚位、开始计算保压时间、饼压好后拉饼机构把饼拉到盘子上。

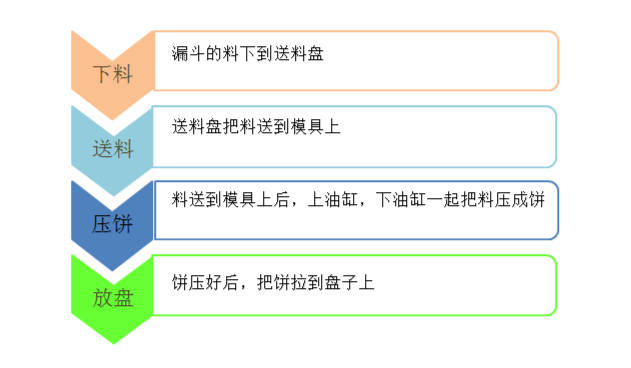

     米饼机的工艺流程简单来说可以分为：漏斗下料、送料盘送料、上下油缸进行压饼、拉饼机构拉饼到盘上等四个工艺流程，每个工艺流程都起到了不可或缺的功能作用，缺一不可。

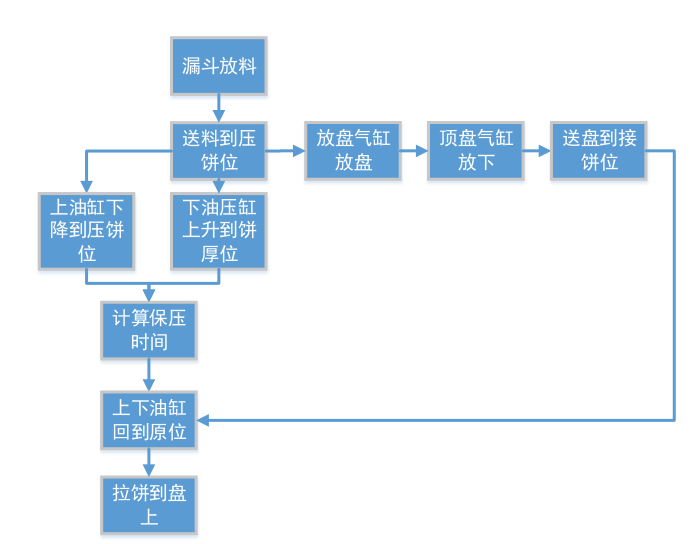

动作流程图

工艺流程图

6.结语

     该设备大大提高了生产效率和产品品质，其生产效率可以达到为250PCS/MIN；该设备以高速度、高精度、高稳定、操作方便和适用性强等特点，在食品行业领域得到广泛的应用。
