型钢化炉加热功率和保温作用_申诚设备

  小型钢化炉在生产中，应用极为广泛。好的质量关系着钢化玻璃的生产质量，加热功率也是关系到钢化炉加热的能力。

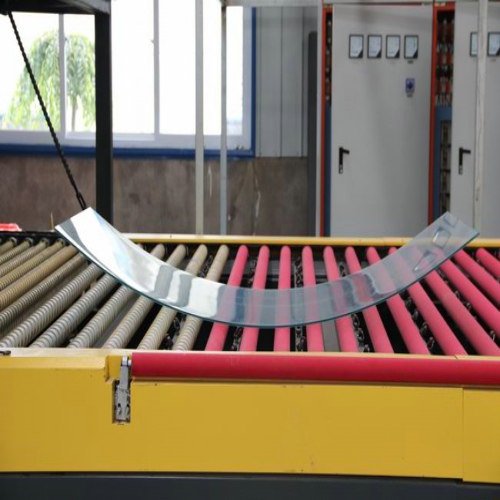

  在设计小型钢化炉初期，考虑到加热功率关乎到钢化炉加热的能力，于是在设计的时候已经确定了的。由于上、下部加热的方法不同，上部主要靠辐射，而下部靠传导和辐射来进行加热，当玻璃进炉后的初始阶段，玻璃的下表面由于受热而先卷曲，随着温度逐渐辐射到玻璃的上表面，玻璃也就会逐渐展平。

  如果在这几十秒内玻璃卷曲的太厉害的话，出炉后玻璃的下表面中间会有一条白色的痕迹或者光畸变。

  为了解决这个问题，除了要把小型钢化炉下部温度设定的比上部低以外，还要把下部的功率降低，让陶瓷棍的表面温度降低，使玻璃在这个阶段卷曲的少一点。如果白雾消失后又大量做玻璃的话，可能会破碎，就可以再把功率逐步加上去。

  一般来说，小型玻璃钢化炉采用的是高密度的保温板，再加上采用隔热锚固定方式，解决了热短路的问题。通过采用优质保温板以及新技术的应用，使钢化炉的隔热效果更为显著。

  在常温下，钢化炉外表面温度不超过50℃，即便出现停电现象，可持续保温半天的时间，而小型玻璃钢化炉炉体的温降则仅有150℃，并且升温30分钟，即可达到设定的温度了。

  在使用工作中，加热炉内需遵循上部设定温度高于下部5℃-10℃，中间设定温度低于两端5℃-10℃的温度设定模式，可保障在有效加热区域内出炉玻璃温差在5℃左右，这样就基本保证了小型玻璃钢化炉加热玻璃的均匀性。

(新媒体责编：syhz0808)
