德承工控机DS-1402在Windows操作系统下[安装显卡后启用核显]的设置教程



工控机在安装独立GPU显卡后，启用工控机的核显是在工业场景下能够兼顾稳定性、算力效率与运维便捷性的一项关键配置，其核心原因如下：



一、工业级稳定性与冗余保障

• ‌避免GPU故障而停机工业现场环境复杂，GPU长期高负载运行易出现硬件故障，核显可直接的接管基础显示输出，避免整机完全黑屏瘫痪，保障运维人员能快速排查系统问题，大幅降低非计划性的停机风险。

• ‌适配无显示接口GPU卡‌市面上有许多工业专用的GPU计算卡（如AI加速卡、推理卡），其本身并没有视频输出接口，必须依赖CPU集成的核显提供基础显示，才能完成系统调试、桌面交互等基础操作。



二、算力资源协同增效

• ‌高性能GPU专注运算‌Intel核显自带Quick Sync硬件视频加速技术，可独立承担工业现场大量的视频流转码、监控画面硬解任务，让高性能的GPU能够完全专注于AI推理、机器视觉并行运算等核心任务。

• ‌多任务算力分流‌工业场景下工控机经常需要同时运行数据采集、画面预览、模型推理等多类任务，核显可承接轻量图形任务，避免GPU被低负载任务占用算力，保障核心计算任务的资源优先级。



三、工业场景专属适配优势

• ‌低负载场景有效节能‌设备日常待机、仅运行基础组态监控软件时，可改由核显输出画面，相比全程启用高性能GPU，能大幅降低整机功耗，可适配工业现场密闭空间散热、低功耗供电的特殊要求。

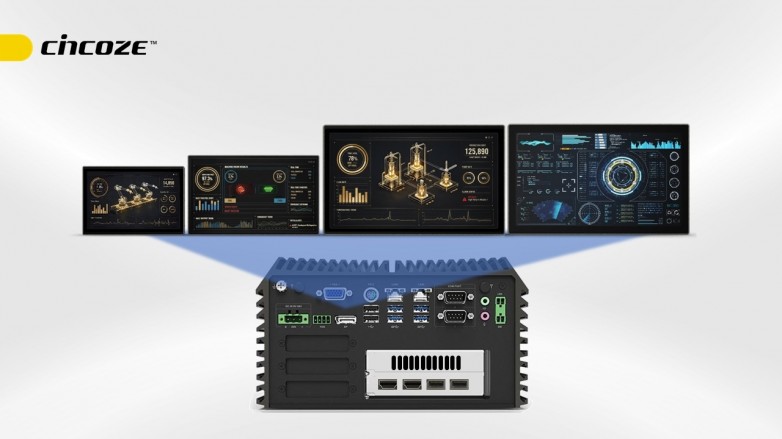

• ‌‌多屏扩展灵活适配‌部分工业现场需要同时连接操作屏、监控屏、调试屏，德承DS-1402支持独立4显，无需额外加装多屏扩展的硬件设备，即可适配产线多个终端显示的需求。



Windows系统-应用问题全面剖析Ⅹ：

德承工控机DS-1402在Windows操作系统下[安装显卡后使用核显]的设置教程



一、硬件配置

工控机型号：德承 Cincoze DS-1402

CPU：Intel® Core® i7-14700

内存：DDR5 5600 MHz 16GB

存储：SSD 512GB

显卡：Nvidia RTX 4060Ti

系统：Win 10 Iot

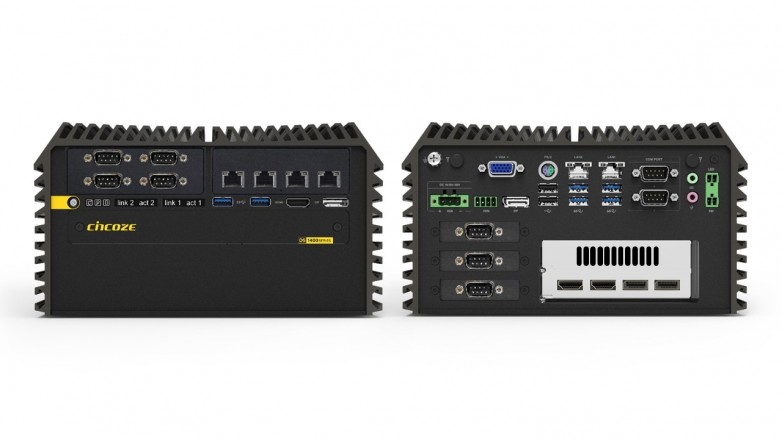

Cincoze DS-1402

第 14/13/12 代 Intel Core 系列处理器，高性能且可扩展 PCIe 的强固型嵌入式工控机，支持 2 张 PCI/PCIe 扩展卡

• Intel® 第 14/13/12 代 Raptor Lake-S Refresh / Raptor Lake-S / Alder Lake-S Core™ i9/i7/i5/i3 处理器（功耗达65W）

• 2个DDR5 SO-DIMM插槽，支持ECC/非ECC类型内存，高达5600MHz，64GB

• 2个1GbE LAN和可选的2个10GbE LAN、8个1GbE LAN、8个1GbE M12 LAN

• 2个2.5 英寸SATA存储、3个mSATA插槽、1个NVMe SSD的M.2 key M

• 支持2个PCI/PCIe扩展插槽, 支持最高130W功耗的GPU显卡

• 用于I/O扩展的可选 CMI 模块，用于点火感应和PoE的可选CFM模块

• 宽工作温度 -40°C 至 70°C

• MIL-STD-810G 军用标准和 EN50155轨道交通认证（EN 50121-3-2 only）

• 安全标准：UL、cUL、CB、IEC、EN 62368-1



二、设置教程

1. 前置作业

1.%2 CPU 须自带核显‌：安装的Intel CPU型号后面‌不能带"F"后缀‌，如：i7-14700‌‌本身自带核显可进行设置、i7-14700‌F‌则CPU本身无核显，无法设置核显。

2.%2 ‌‌备妥显示连接线‌：德承DS-1402支持独立4显，准备好GPU与核显输出的显示连接线■ 2x DP：4096 x 2304 @ 60Hz■ 1x HDMI：4096x2160 @ 30Hz■ 1x VGA：1920 x 1080 @ 60Hz

3.%2 安装显示驱动‌：工控机先接上GPU输出的显示线，待进入Windows系统后，先安装好‌核显和GPU的驱动。

4.%2 调整分辨率：先将显示器分辨率调整至较小的分辨率（如1920 x 1080），避免因更换显示器而造成黑屏。

2. 设置步骤

1.%2 工控机先接上GPU输出的显示线，开机后，按《Del》进入BIOS

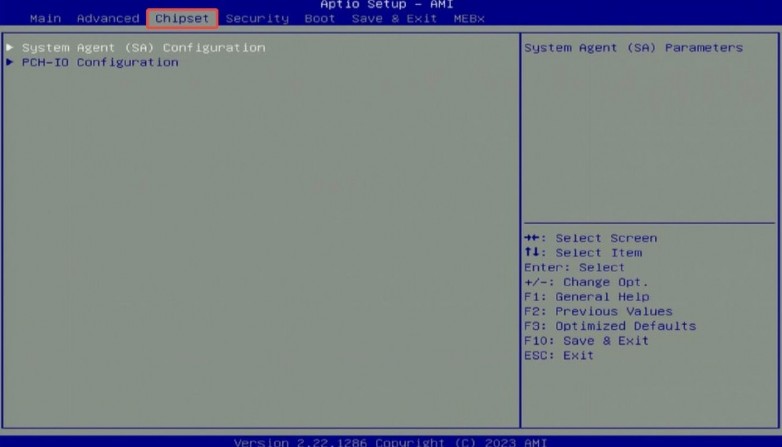

2.%2 按方向右键，移动至Chipset页签

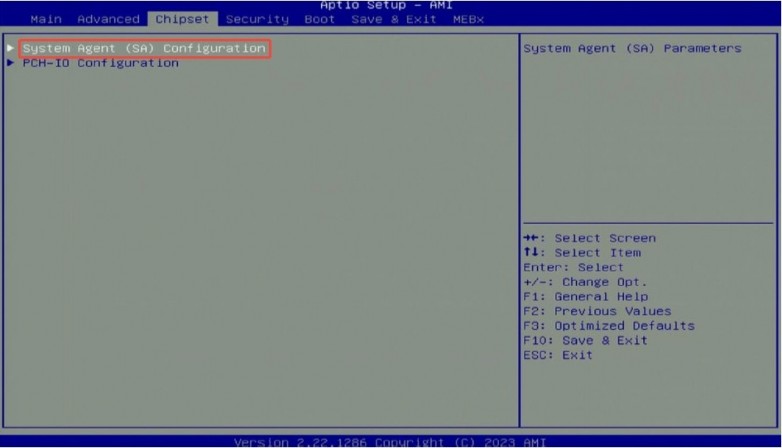

3.%2 按方向下键，选择 System Agent (SA) Configuration

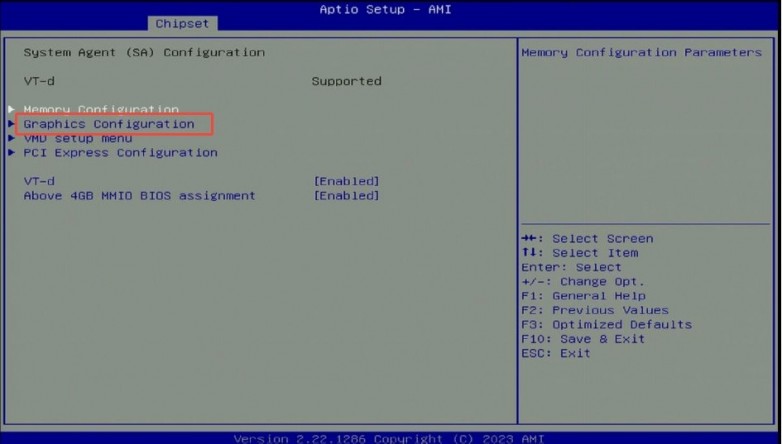

4.%2 按方向下键，选择 Graphics Configuration

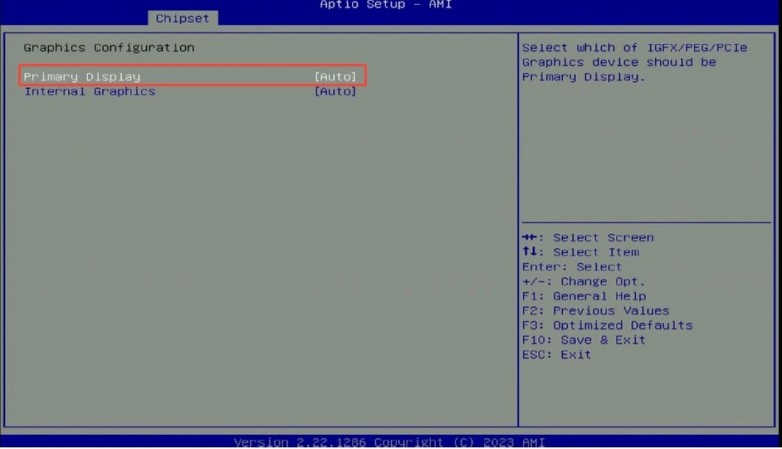

5.%2 按方向下键，至Primary Display > 将Auto改为 IGFX





6.%2 按F10保存BIOS设置，保存后工控机会自动重启。



7.%2 将工控机GPU输出的显示线卸下，再接上核显输出的显示线（接到工控机的原生显示接口：2x DP、1x HDMI、1x VGA）。此时显示将从工控机的核显输出，并可依据实际情况调整屏幕的分辨率。
