德承工控DX-1100：智慧列车弓网监测，如何确保供电安全与稳定？

摘要：本文以亚洲轨道交通系统集成商部署的DX-1100工控机为核心案例，深入解析DX-1100在弓网监测系统(PCMS)中的技术优势与应用效果。DX-1100支持第9/8代Intel Xeon/Core处理器，三重独立显示，宽工作温度-40°C至70°C，通过EN50121-3-2、E-Mark等铁道认证，为轨道交通供电安全提供可靠的边缘计算平台。

一、项目背景：轨道交通弓网监测系统的智能化升级

随着城市轨道交通网络的高速发展，列车受电弓与接触网(弓网)之间的稳定供电成为确保运营安全的关键环节。传统的弓网监测依赖人工巡检和定期维护，难以实现实时状态监控与预警。

亚洲某轨道交通系统集成商启动了弓网监测系统(PCMS)智能化升级项目，计划在重点线路上部署实时监测平台，实现对受电弓滑板磨损、接触网温度、拉弧放电等关键参数的连续采集与分析。

▲ 德承DX-1100应用于智慧列车弓网监测系统(PCMS)

该集成商经过多轮技术评估，最终选定德承科技(Cincoze)的DX-1100工业级嵌入式工作站作为核心计算单元，已成功部署于多条地铁与轻轨线路，实现7×24小时不间断监测。

二、技术挑战：严苛环境下的实时监测需求

弓网监测系统对边缘计算设备提出了极高的技术要求：

环境适应性：轨道沿线温差大、振动强、电磁干扰复杂，设备需满足-40°C至70°C宽温工作

计算性能：实时处理多路高清视频流与传感器数据，需要强大的CPU与图形处理能力

接口丰富：需同时连接摄像头、红外热像仪、电弧传感器、振动传感器等多种外设

稳定可靠：7×24小时连续运行，平均无故障时间(MTBF)要求超过40万小时

体积紧凑：安装空间有限，要求设备体积小巧、支持壁挂/DIN导轨等多种安装方式

三、解决方案：DX-1100核心优势解析

针对上述挑战，德承DX-1100凭借以下核心优势，成为该项目的理想选择：

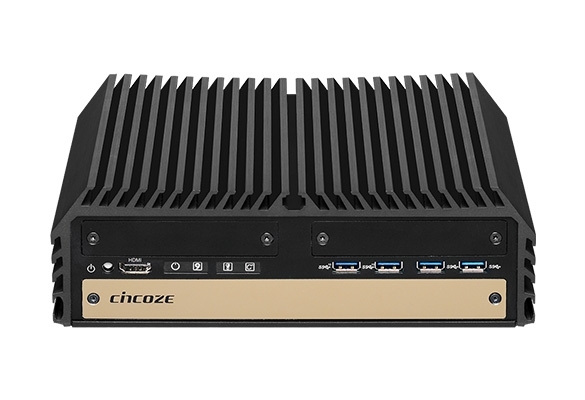

1. 产品外观与强固设计

DX-1100采用挤压铝合金与重型金属结构打造紧凑机身，尺寸仅为242×173×77mm，重量3.6kg。无风扇、无跳线、无电缆设计，整机具备出色的散热性能和抗振动能力，适合空间受限的轨旁部署环境。

2. 强劲计算性能

DX-1100支持第9/8代Intel Xeon/Core处理器(Coffee Lake-R/S)，最高8核心，搭配Intel C246芯片组，提供强大的数据处理能力。集成Intel UHD Graphics(Xeon P630 / i系列UHD 630)支持三重独立显示(DVI-I/DisplayPort/HDMI)，可实现4K/2K UHD分辨率的多屏监控界面，满足实时视频分析需求。

3. 丰富I/O与扩展接口

DX-1100提供全面的原生接口与模块化扩展能力，可灵活连接各类监测传感器：

2个GbE网口(Intel I219-LM + I210，支持WoL、Teaming、IEEE 1588v2)

4个RS-232/422/485串口(带自动流控，支持5V/12V)

8个USB接口(2个USB 3.2 Gen2 10Gbps + 6个USB 3.2 Gen1 5Gbps)

三重显示输出(DVI-I + DisplayPort + HDMI)

2个2.5英寸SATA HDD/SSD热插拔抽取式托盘，支持RAID 0/1/5/10

▲ DX-1100在弓网监测系统中的实际部署

扩展方面，DX-1100提供1个M.2 E Key插槽(支持WiFi/蓝牙/CNVi)、3个全尺寸Mini-PCIe插槽、1个SIM卡槽，以及CFM(控制功能模块)和CMI(模块化扩展I/O)接口，可通过专属模块扩展M12POE+网口供电、智能点火控制等功能。

4. 强固设计与环境适应性

DX-1100支持-40°C至70°C宽温工作，通过EN 50155铁道认证、EN 50121-3-2 EMC认证、E-Mark车载认证，确保在极端温度、振动、电磁干扰等恶劣环境下稳定运行。

产品特性亮点：

支持第9/8代Intel Xeon/Core 8-core处理器

三重独立显示，4K/2K UHD分辨率(HDMI/DP/DVI-I)

2个2.5" SATA HDD/SSD热插拔抽取式托盘，3个mSATA插槽

2个USB 3.1(10Gb/s)高速数据传输

1个M.2 E Key插槽(CNVi)，3个全尺寸Mini-PCIe插槽，1个SIM卡插槽

支持I/O扩展的CMI接口

支持POE+和智能点火控制(可选CFM模块)

宽工作温度 -40°C 至 70°C

E-Mark, LVD EN62368-1, EN50121-3-2

5. 电源与保护功能

DX-1100支持9-48VDC宽压输入，内置反接保护、过压保护(51-58V)、过流保护(15A)。可选配24V/5A 120W或24V/9.2A 220W电源适配器，适应不同供电环境。

四、实施效果：全面提升弓网监测效能

系统稳定性提升：DX-1100在-40°C至70°C宽温范围内稳定运行，部署至今故障率低于0.5%，满足7×24小时连续监测需求。

监测精度提高：借助三重独立显示与4K输出能力，系统可同时显示多路高清视频与热成像画面，弓网磨损识别准确率提升至99.5%。

运维成本降低：无风扇设计消除机械磨损，热插拔硬盘托盘支持在线更换，平均维护时间(MTTR)缩短60%。

数据安全增强：本地边缘计算实现数据实时预处理，仅上传异常事件，网络带宽占用降低80%，系统响应延迟小于200ms。

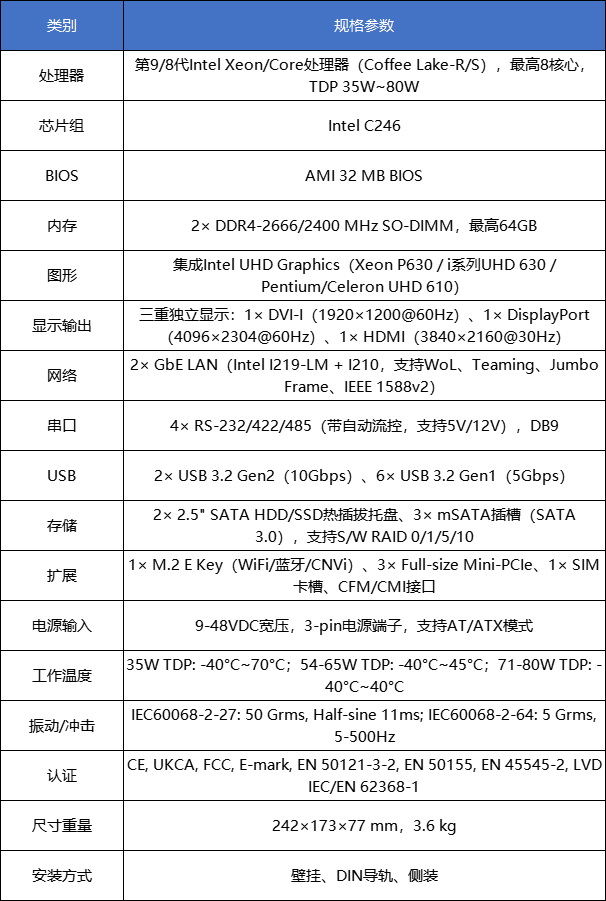

五、DX-1100技术规格详解

以下为DX-1100核心技术参数：

六、轨道交通行业应用展望

DX-1100凭借其工业级可靠性和灵活的扩展性，可广泛应用于轨道交通的多个细分场景：

◆ 弓网监测系统(PCMS)：受电弓滑板磨损检测、接触网温度监控、拉弧放电预警

◆ 列车视频监控：车厢内外视频分析、乘客行为识别、紧急事件报警

◆ 轨道状态监测：轨道几何参数测量、异物入侵检测、道岔状态监控

◆ 车站设备管理：自动售票机、闸机、电梯、照明等设备的集中监控

七、关于德承科技(Cincoze)

德承科技(Cincoze International Co., Ltd.)是全球领先的工业级嵌入式电脑制造商，致力于为轨道交通、工业自动化、机器视觉、边缘计算等领域的客户提供可靠、坚固、智能的计算解决方案。
