科洛液态无机纳米抗裂减渗剂可以做到降低大部分的裂缝率

早期抗裂性能试验中，用混凝土试件尺寸为800mm×600mm×100mm，试验按照喷洒及养护方法的不同分为A、B两种方式，方式A为抹面后30min开始风吹，风吹60min后开始喷洒液体，方式B为抹面后30min开始风吹，无液体喷洒。

成型及养护方式A条件下：

1 自试件完成抹面后30min开始风吹，风吹60min后，基准组开始喷洒自来水，受检组开始喷洒产品1;

2 、产品1和自来水宜采用容量500ml左右的喷壶进行喷洒，喷洒量为250g/m2，折算每个平板开裂试件的用量为120g，应每隔7min喷洒一次，每次喷洒30g左右，每个平板，共分4次等量喷洒，总量为120g。

早期开裂性能测试按照国家标准《普通混凝土长期性能和耐久性能试验方法标准》GB/T 50082-2009的相关规定执行。

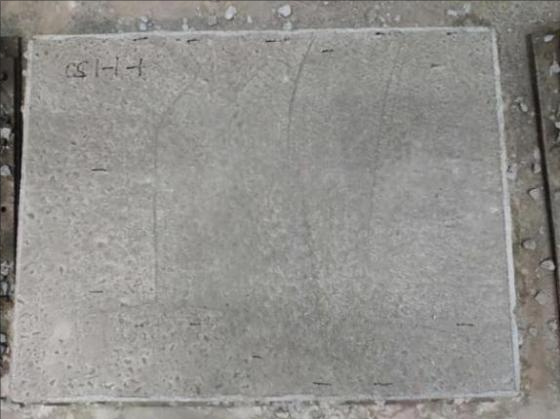

结果表明，成型及防护方式A条件下，对于C35混凝土，基准组早期开裂面积为1205mm2/m2，外涂产品1早期开裂面积为426mm2/m2，裂缝降低率为65%;内掺产品2和外涂产品1共用组早期开裂面积为353mm2/m2，裂缝降低率为71%。

成型及养护方式B，性能测试方法，依据国家标准《普通混凝土长期性能和耐久性能试验方法标准》GB/T 50082-2009，成型及养护方式B条件下，C35混凝土早期抗裂性能测试方法同本文2.8.2.1节，但无液体喷洒步骤。

而科洛结构自防水技术(深圳)有限公司为探究产品1和产品2单独及共同使用对基准混凝土早期抗裂性能的影响，设定基准、内掺、外涂和内掺+外涂共四种方式，对C35混凝土早期抗裂性能进行测试及对比分析，测试按照国家标准《普通混凝土长期性能和耐久性能试验方法标准》GB/T 50082-2009的相关规定执行。

通过科洛结构自防水技术(深圳)有限公司试验结果表明，在同初始坍落度条件下，C35混凝土采用成型及养护方式B，基准组早期单位面积总开裂面积为1543mm2/m2，内掺产品2早期单位面积总开裂面积为803mm2/m2，裂缝降低率为48%。

(新媒体责编：syhz0808)
